Débit d'air et pression d'air

Le débit d'air Q, également appelé débit, est le débit d'air par Unit é de temps à travers la Section de sortie (ou la Section d'entrée) du ventilateur.Les unités sont généralement CFM, c'est - à - dire pieds cubes par minute, ou CMM, c'est - à - dire mètres cubes par minute;L'Unit é utilisée dans le système de dépoussiérage

est m3 / s ou m3 / H.Le débit d'air du ventilateur

peut être mesuré par des méthodes expérimentales ou calculé par calcul, et la formule de calcul est

L - débit d'air du ventilateur, m3 / s;

D2 - - - diamètre extérieur de la turbine du ventilateur, m;

Q1 - coefficient de débit, par rapport au modèle de ventilateur;

2 - vitesse circonférentielle du diamètre extérieur de la turbine, m / s, μ2 =

(M / s);

n - - vitesse du ventilateur, R / min.

le débit d'air peut être R églé en changeant la vitesse ou contrôlé par une porte, en veillant à ce que la vitesse maximale ne dépasse pas la vitesse spécifiée.

P est la différence de pression générée par le ventilateur entre la sortie d'air et l'entrée d'air.L'Unit é est habituellement la colonne d'eau millimétrique, c'est - à - dire la colonne d'eau millimétrique (semblable à la colonne de mercure millimétrique pour la mesure de la pression atmosphérique, mais étant donné la faible différence de pression, l'unité est habituellement la colonne d'eau).La pression du ventilateur

est la différence entre la pression totale à l'entrée et à la sortie du ventilateur.Unit é: mmh2o.

la formule suivante peut être exprimée comme suit:

h = ρh1 μ22

H - - pression totale du ventilateur, mmh2o;

ρ - densité du gaz, kg / m3;

H1 - coefficient de pression lié au type de lame, 0,4 ~ 0,6 pour le type arrière et 0,6 ~ 0,8 pour le type radial;La formule positive de

est de 0,8 ~ 1,1.

la pression du vent peut être réglée en changeant la vitesse du ventilateur ou par la commande de la porte.

débit d'air:

on vous a peut - être dit que les ventilateurs centrifuges ont une pression plus élevée et une capacité de débit d'air plus faible que les ventilateurs axiaux.Cependant, le ventilateur axial a une capacité de débit d'air plus élevée et une capacité de pression plus faible.Quoi & # 39;C'est la vérité. différents types de ventilateurs et de soufflantes en termes de débit d'air ;?

1 CM = 60 cm = 3600 cm H

1 CM = 35,3 pieds cubes

pression d'air:

1 N / M = 1 Pa (Pascal).

donc 1 bar est égal à 10 Pa

1 mm AQ = 1 km / M = 9,8 pa

1 le débit d'air et la pression d'air décrits dans le produit du ventilateur à H2 O = 25,4 mm H2 O = 25,4 mm AQ (AQ = eau)

sont les valeurs maximales dans des conditions idéales,C'est - à - dire le volume d'air sans différence de pression à l'entrée et à la sortie du ventilateur (volume d'air maximal) et la différence entre la Chambre d'air et la pression d'air externe lorsque le volume d'air du ventilateur est nul (pression statique maximale).

il ne s'agit pas de deux indicateurs de performance indépendants, mais de contraintes mutuelles, la relation entre le débit et la pression est la relation en hydrodynamique - le volume d'air diminue avec l'augmentation de la différence de pression,

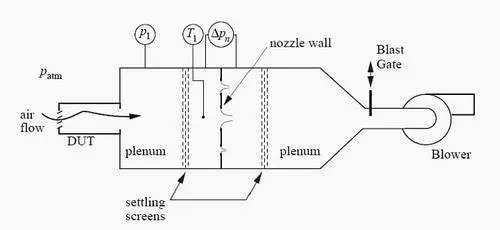

le débit d'air et la pression doivent être mesurés à l'aide d'un testeur de soufflerie;

Air Conditioning and Pressure Test Standard: American amca - 210 (Air Movement and Regulation Association)

in addition, The Choice of Fan, need to consider System Damping;

la pression statique est définie comme la pression exercée par le gaz sur la surface d'un objet parallèle au fluide.

parlé: la pression statique est la pression qui surmonte la résistance du pipeline.

la pression dynamique est définie comme la conversion de l'énergie cinétique nécessaire au débit d'air en forme de pression.

en général, la pression dynamique est la pression qui pousse le gaz vers l'avant.

pression totale = pression statique + pression dynamique

la pression totale est la différence entre la pression totale à la sortie et la pression totale à l'entrée

la pression statique est la pression totale du ventilateur (avec résistance) qui réduit la pression dynamique à la sortie du ventilateur.

la pression dynamique est la résistance P qui se produit lorsque l'air circule.Pression dynamique = 0,5 * densité * vitesse du vent au carré

p = P (statique) + P (dynamique)

1.Lorsque deux ventilateurs du même modèle et de la même vitesse de rotation sont connectés en parallèle, le volume d'air maximal est d'environ 90% du volume d'air des deux ventilateurs, et la pression du vent est équivalente à la pression d'un ventilateur.

2.Lorsque deux ventilateurs du même modèle et de la même vitesse de rotation sont connectés en série, la pression du vent est deux fois plus élevée qu'un seul ventilateur, et le volume d'air est égal au volume d'air d'un seul ventilateur.

3.Les deux modèles sont utilisés en parallèle à des vitesses différentes.Le débit d'air est égal au débit du ventilateur plus grand et la pression d'air n'est pas superposée.

4.Les deux modèles sont différents et la vitesse de rotation est différente. Avant le réglage, utilisez le plus grand modèle dans la série.La pression d'air est inférieure à la pression d'un seul ventilateur et le débit d'air est égal au débit d'un ventilateur plus grand.
